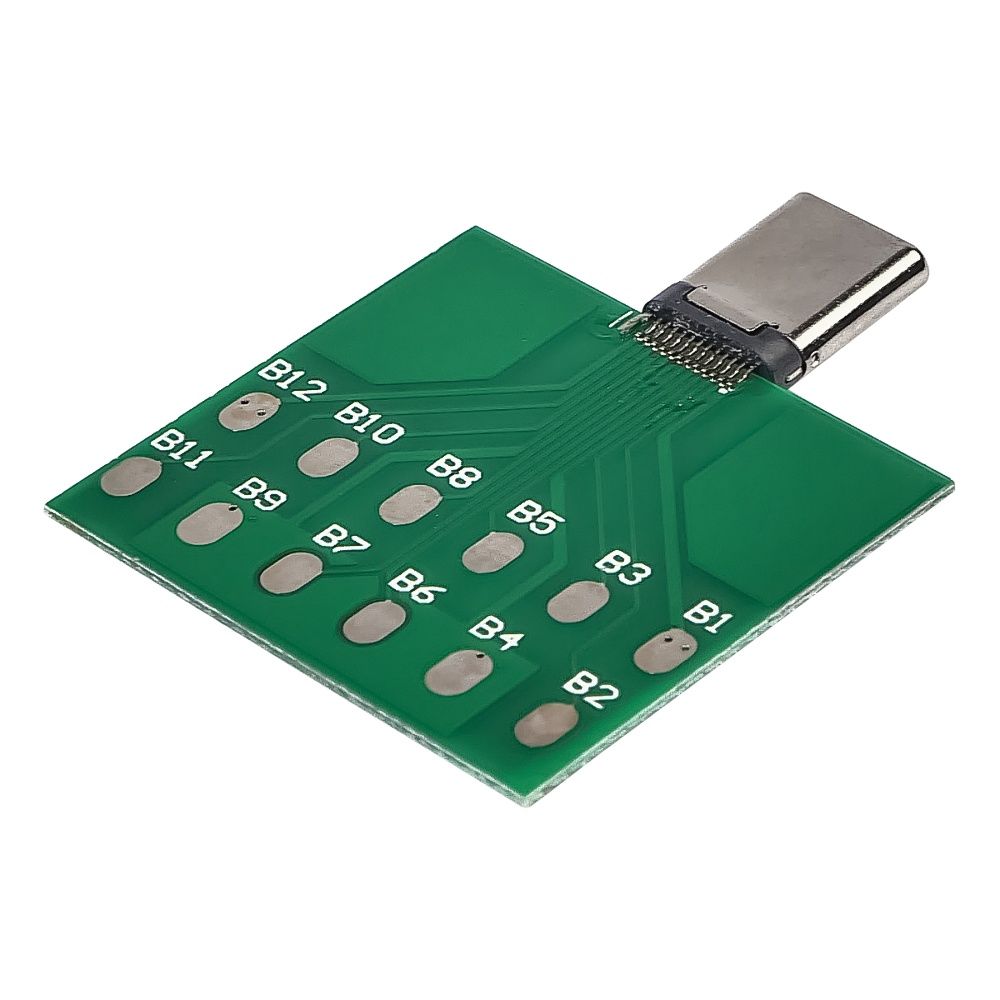

Тестовая плата Aida DFT-Type C для проверки контактов разъема Type C на короткое замыкание

Тестовая плата Aida DFT-Type-C предназначена для проверки контактов разъёмов Type-C на наличие короткого замыкания, повреждений дорожек и некорректной пайки. Инструмент используется при ремонте смартфонов, планшетов, ноутбуков и другой электроники, оснащенной портом Type-C.

Это незаменимый аксессуар для сервисных центров, инженеров-ремонтников и специалистов по электронике, позволяющий быстро определить состояние интерфейса питания и передачи данных без сложной разборки устройства.

Для кого предназначена?

• Сервисные центры
• Ремонтники электроники и платы
• Мастерские по ремонту мобильной техники
• Обучающие центры и технические факультеты

Назначение и принцип работы

• Плата подключается в разъём Type-C устройства, после чего с помощью мультиметра можно легко проверить состояние каждой линии. Все контакты промаркированы (A1–A12 и B1–B12), что обеспечивает удобство и точность диагностики.

Использование тестовой платы позволяет

• проверить корректность пайки новой замены порта;
• определить повреждение отдельных контактных дорожек;
• обнаружить короткие замыкания по линиям VBUS, GND, CC, RX/TX;
• оценить рабочее состояние разъёма без полной разборки оборудования.

Особенности и преимущества

Двусторонняя маркировка контактов

• Позволяет быстро ориентироваться при проверке и исключает ошибку подключения мультиметра.

Профессиональная диагностика за секунды

• Не требуется разборка устройства — достаточно вставить плату в разъём.

Совместимость с мультиметрами любого типа

• Работает с аналоговыми и цифровыми приборами.

Надёжный разъём Type-C

• Позволяет многократные подключения без износа.

Помогает выявить неисправность до пайки

• Экономит время и снижает риск повреждения печатной платы.

Удобство в работе мастера

• Все точки контакта имеют широкие площадки для щупов мультиметра.

Технические характеристики

Количество контактных точек: 24 (A1–A12 / B1–B12)

Материал платы: текстолит PCB с защитной маской

Маркировка контактов: есть (нанесена с двух сторон)

Тип оборудования: тестовая плата для диагностики Type-C

Назначение: проверка короткого замыкания линий разъёма

Совместимость: смартфоны, планшеты, ноутбуки и другие устройства с разъёмом Type-C

Тип разъёма: Type-C male

Комплектация

Тестовая плата Aida DFT-Type-C
