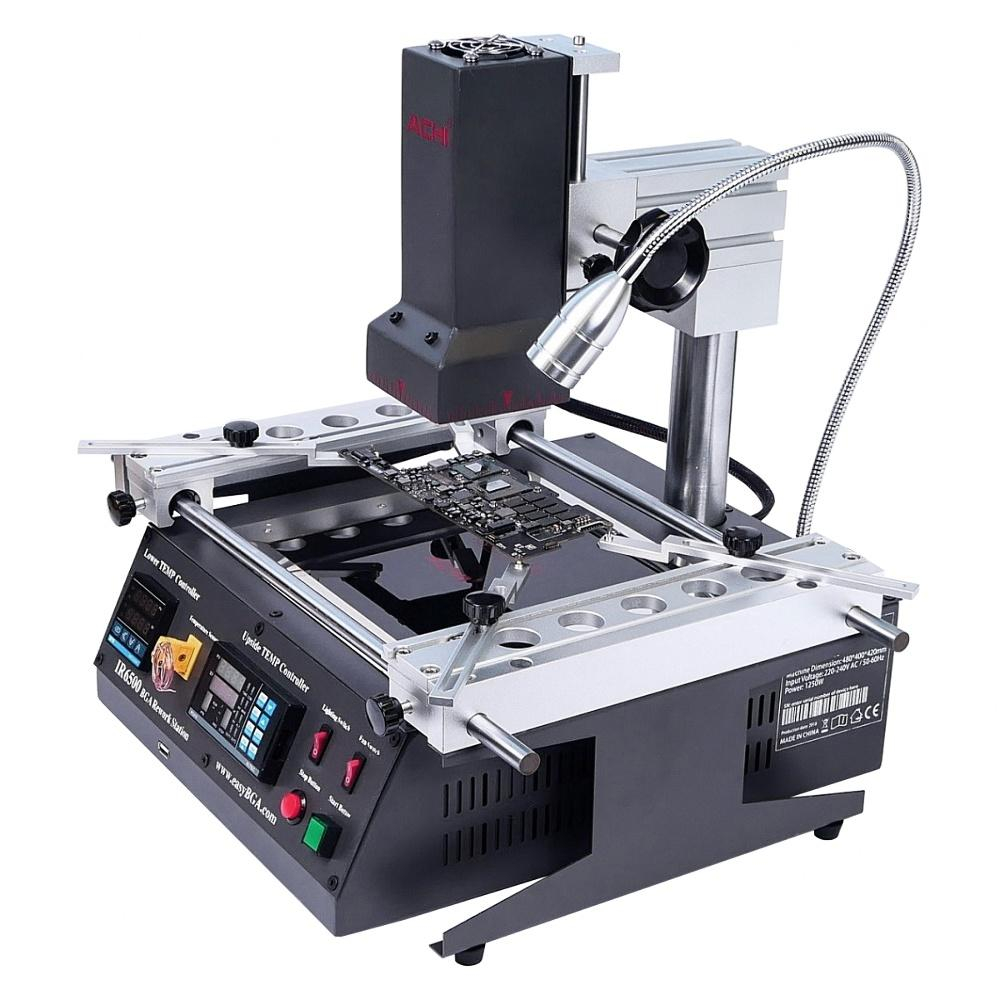

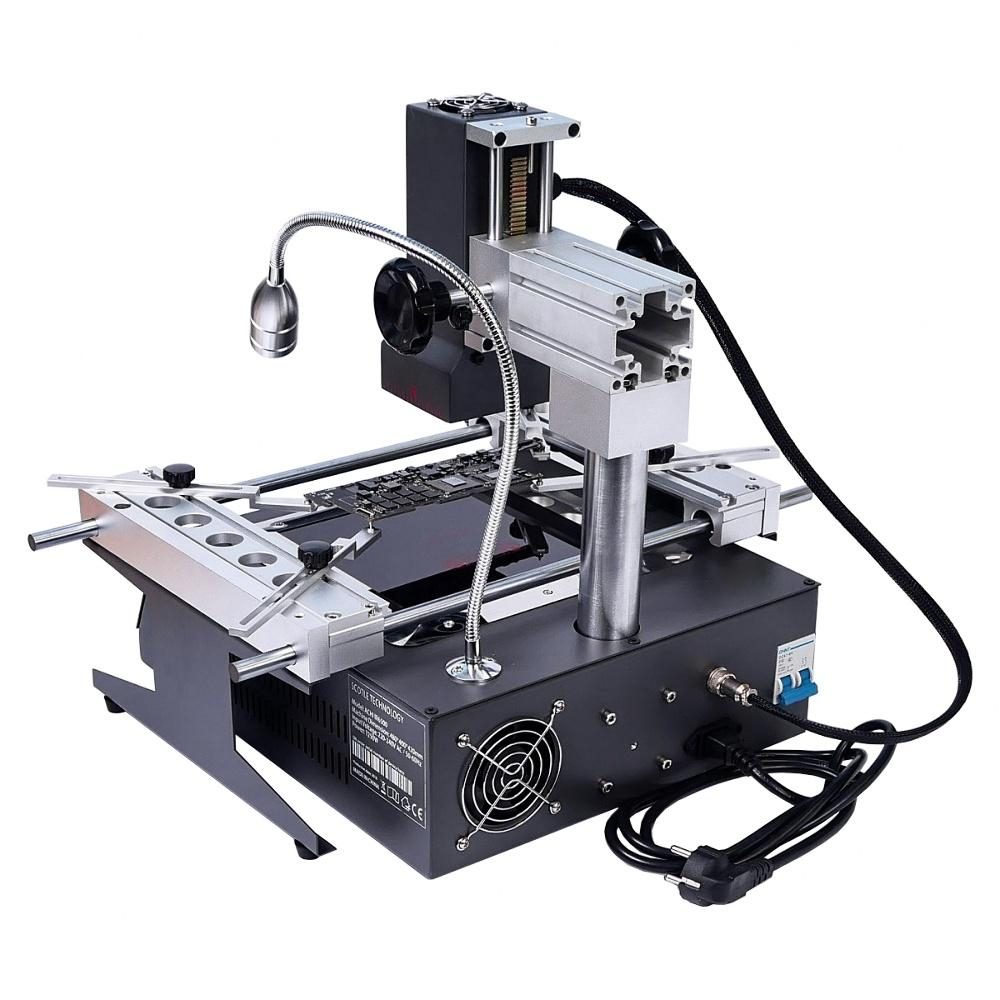

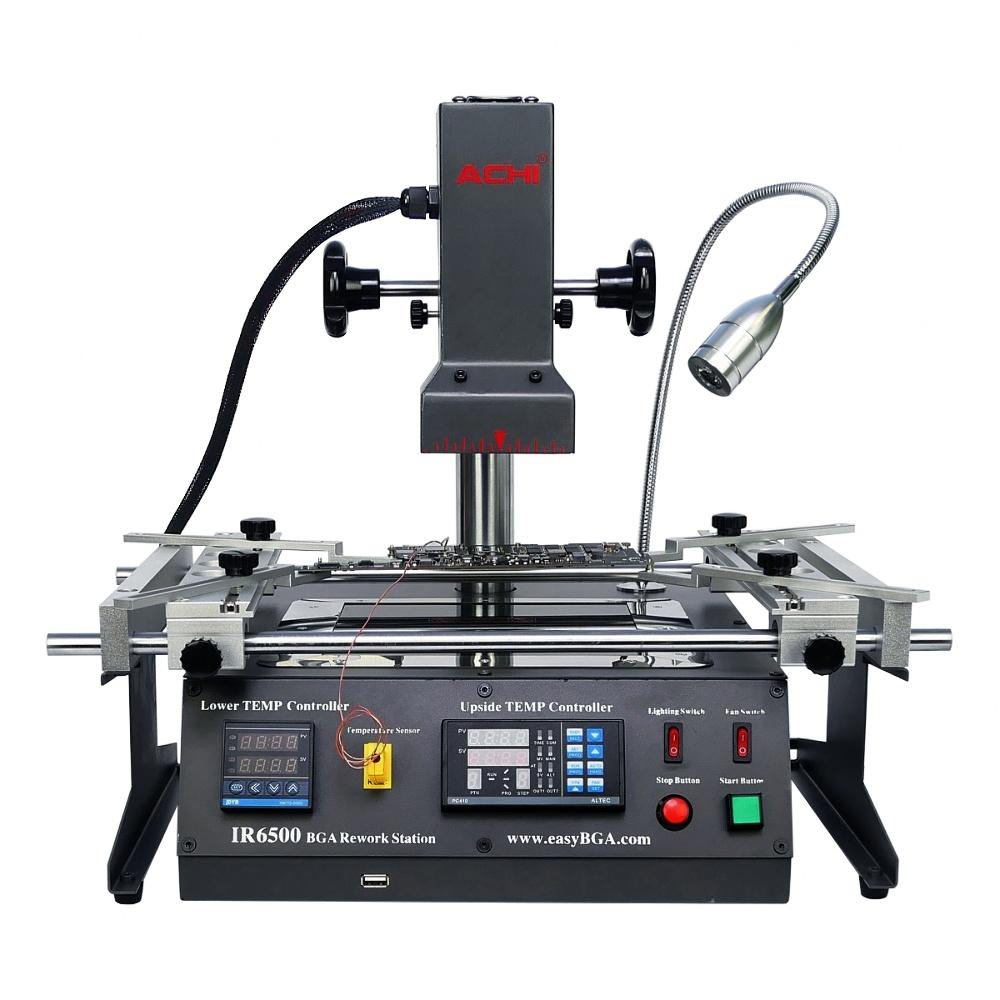

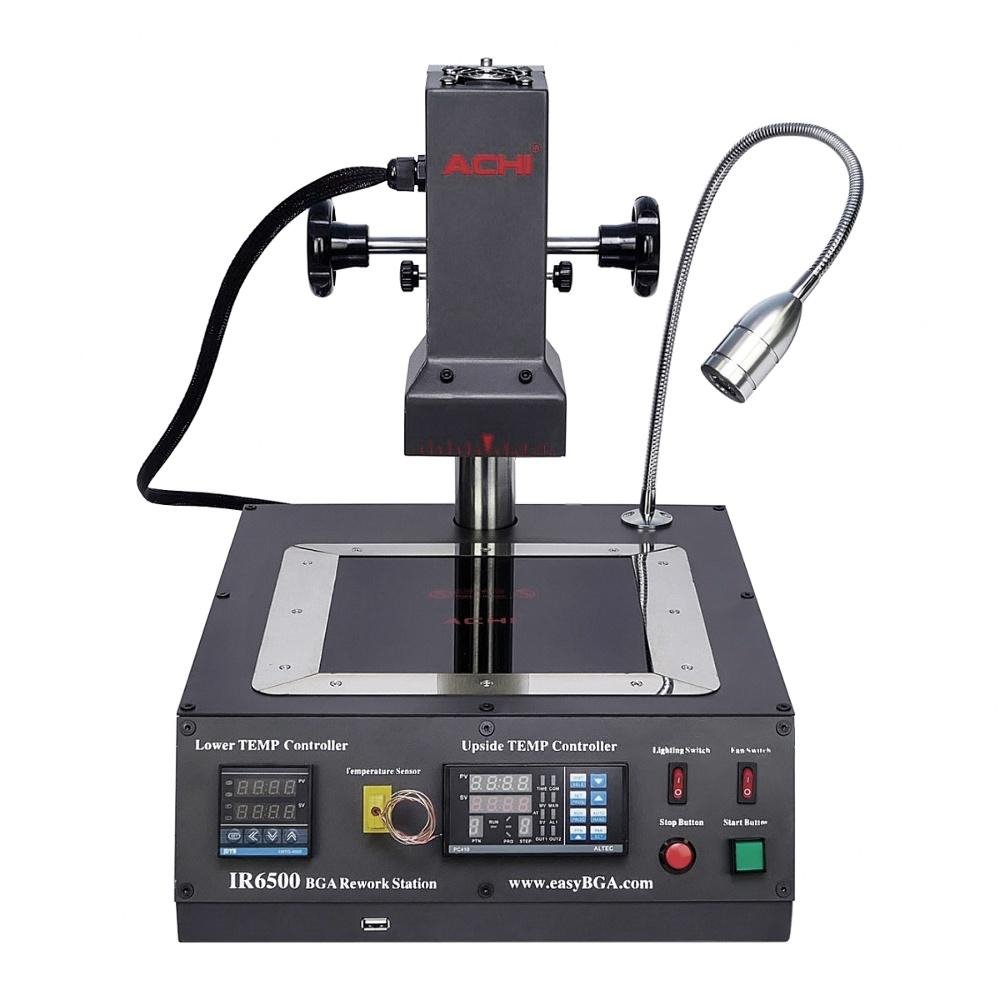

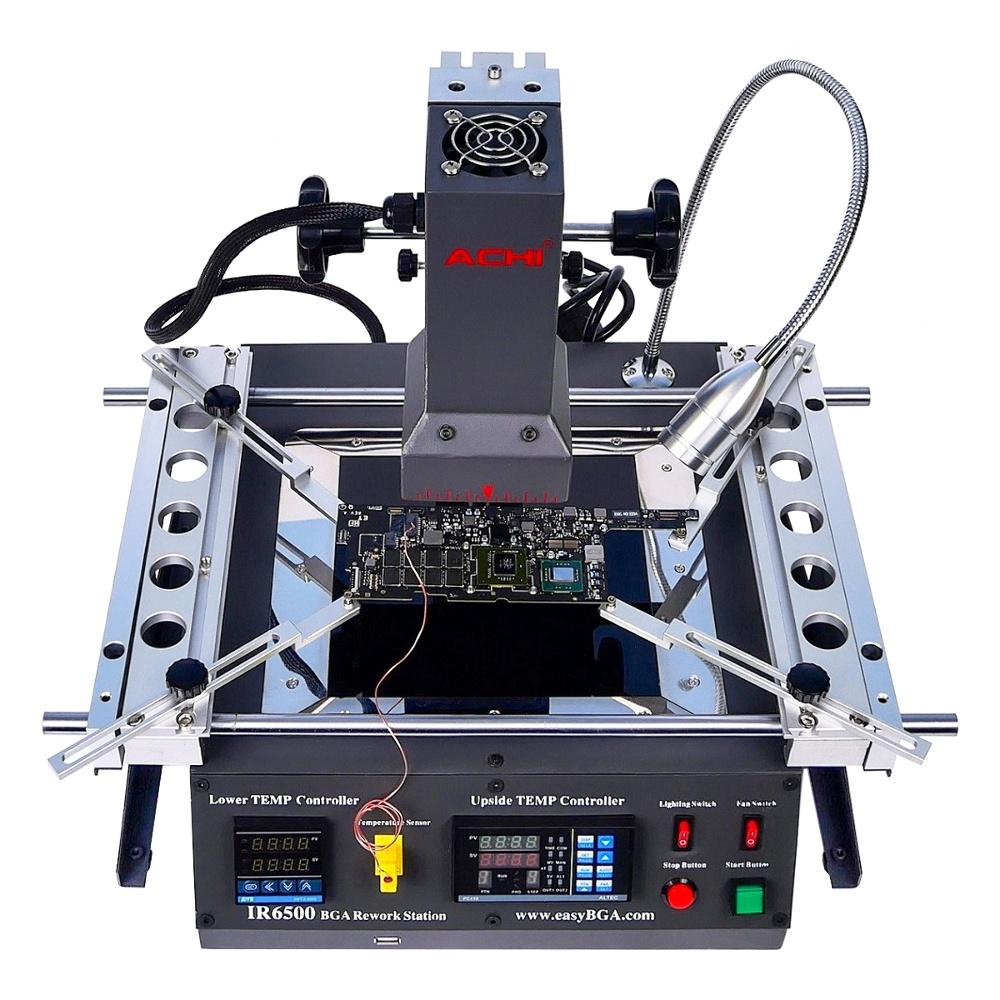

Инфракрасная паяльная станция ACHI IR6500 программируемая ИК пушка с регулируемым штативом, держателем плат, нижним подогревом

ACHI IR-6500 — это профессиональная полуавтоматическая инфракрасная паяльная станция для монтажа и демонтажа BGA-компонентов и ремонта крупноформатных печатных плат. Оборудование предназначено для сервисных центров и мастерских, занимающихся ремонтом материнских плат ноутбуков и компьютеров, серверного и промышленного оборудования, игровых консолей, коммуникационной техники и другой сложной электроники.

Эта станция использует верхний и нижний инфракрасный нагрев, благодаря чему позволяет одновременно прогревать область установленного компонента и постепенно повышать температуру самой печатной платы. Такое сочетание помогает получить более равномерное распределение тепла и снизить риск температурной деформации платы во время ремонтных работ.

Верхний ИК-нагреватель с мощностью 400 Вт обеспечивает локальный прогрев зоны пайки, а нижний инфракрасный нагреватель с мощностью 800 Вт выполняет предварительный прогрев платы. Общая мощность станции составляет 1200 Вт.

ACHI IR-6500 поддерживает работу с различными температурными профилями, включая режимы для свинцовой и бессвинцовой пайки. Подключение к компьютеру через USB и программное обеспечение IRSOFT позволяют контролировать процесс и создавать собственные профили нагрева.

Для каких работ подходит?

• ACHI IR-6500 может использоваться для:
• демонтажа BGA-микросхем;
• монтажа BGA-компонентов;
• реболлинга микросхем;
• ремонта материнских плат ноутбуков;
• ремонта материнских плат ПК;
• восстановления серверных плат;
• ремонта промышленных компьютеров;
• ремонта игровых приставок;
• обслуживания коммуникационного оборудования;
• ремонта электроники с крупными печатными платами;
• монтажа и демонтажа CBGA;
• работы с CCGA;
• работы с CSP;
• пайки QFN;
• пайки MLF;
• работы с PGA;
• ремонта компонентов μBGA;
• операций со свинцовыми и бессвинцовыми припоями.

Принцип работы

• Перед началом работы печатная плата устанавливается на держатель и точно позиционируется относительно верхнего и нижнего нагревателей. К рабочей области подключается термопара K-типа, которая позволяет отслеживать фактическую температуру.
• После запуска процесса нижний ИК-нагреватель выполняет предварительный прогрев платы. Одновременно или на последующих этапах верхний нагреватель обеспечивает локальный прогрев зоны установленного компонента.
• Температурный профиль может состоять из нескольких последовательных этапов повышения температуры и выдержки. Это позволяет постепенно довести плату и компонент до необходимых параметров пайки, избегая резких температурных перепадов.
• При необходимости готовый профиль можно сохранить в памяти станции и использовать повторно. Для более детального контроля станция подключается к компьютеру через USB и управляется посредством программного обеспечения IRSOFT.

Особенности и преимущества

Верхний и нижний инфракрасный нагрев

• Двухзонная система позволяет одновременно выполнять локальный прогрев компонента сверху и предварительный прогрев платы снизу. Это особенно важно при работе с крупными многослойными PCB.

Верхний нагреватель 400 Вт

• Обеспечивает направленный нагрев непосредственно рабочей зоны и подходит для демонтажа и установки крупных микросхем.

Нижний нагреватель 800 Вт

• Используется для предварительного прогрева печатной платы перед основной операцией. Равномерный прогрев всей рабочей области помогает уменьшить температурный перепад между различными участками платы.

Работа с микросхемами до 70 × 70 мм

• Эта станция рассчитана на крупные BGA-компоненты и другие корпуса, которые требуют значительной площади контролируемого нагрева.

Поддержка больших печатных плат

• Рабочая конструкция позволяет устанавливать платы с размером до 400 × 305 мм, поэтому оборудование подходит не только для небольших электронных модулей, но и для полноразмерных материнских плат.

Независимый контроль температурных зон

• Верхний и нижний нагреватели контролируются отдельно, что позволяет гибко настраивать процесс под конкретную плату, компонент и тип припоя.

Обратная связь по температуре

• Система контролирует фактическую температуру и корректирует работу нагревателей для более стабильного соблюдения заданного режима.

Термопара K-типа

• Внешний датчик позволяет контролировать температуру непосредственно в рабочей области, что повышает точность при настройке температурного профиля.

Точность температурного контроля до ±0,5%

• Обеспечивает стабильное поддержание заданных параметров в процессе пайки.

Программируемые температурные профили

• Можно задавать последовательность повышения и выдержки температуры. Доступно до 8 этапов нагрева и до 8 этапов выдержки.

Память до 10 профилей

• Позволяет сохранить несколько режимов для разных типов плат, микросхем и технологических процессов.

Подключение к компьютеру через USB

• Эту станцию можно синхронизировать с ПК или ноутбуком для программного управления и контроля процесса.

Программное обеспечение IRSOFT

• Предоставляет дополнительные возможности настройки температурных кривых и управления работой станции.

Поддержка свинцовой и бессвинцовой пайки

• Возможность использования различных температурных профилей позволяет адаптировать оборудование к разным типам припоя.

Температура до 400 °C

• Широкий рабочий диапазон подходит для различных операций по демонтажу и монтажу электронных компонентов.

Технология темного инфракрасного излучения

• Обеспечивает бесконтактную передачу тепловой энергии в рабочую область без необходимости использования традиционного воздушного потока.

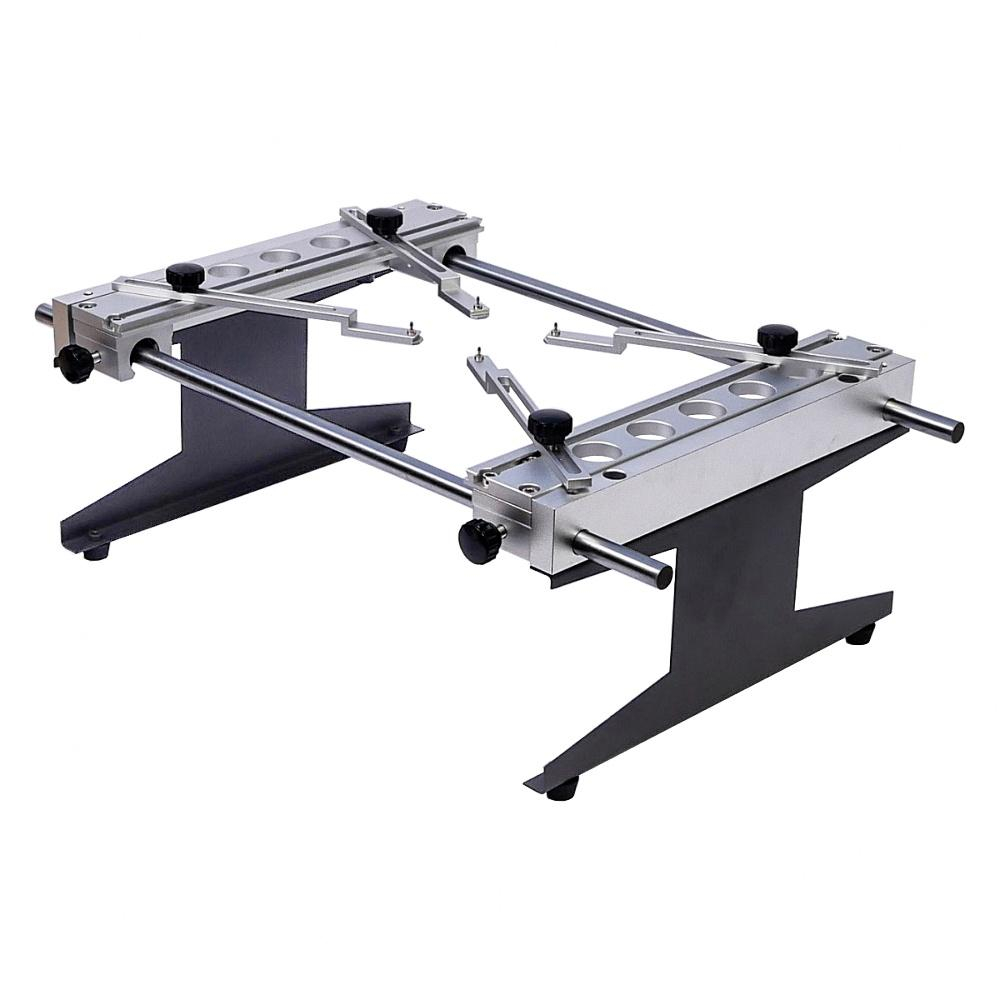

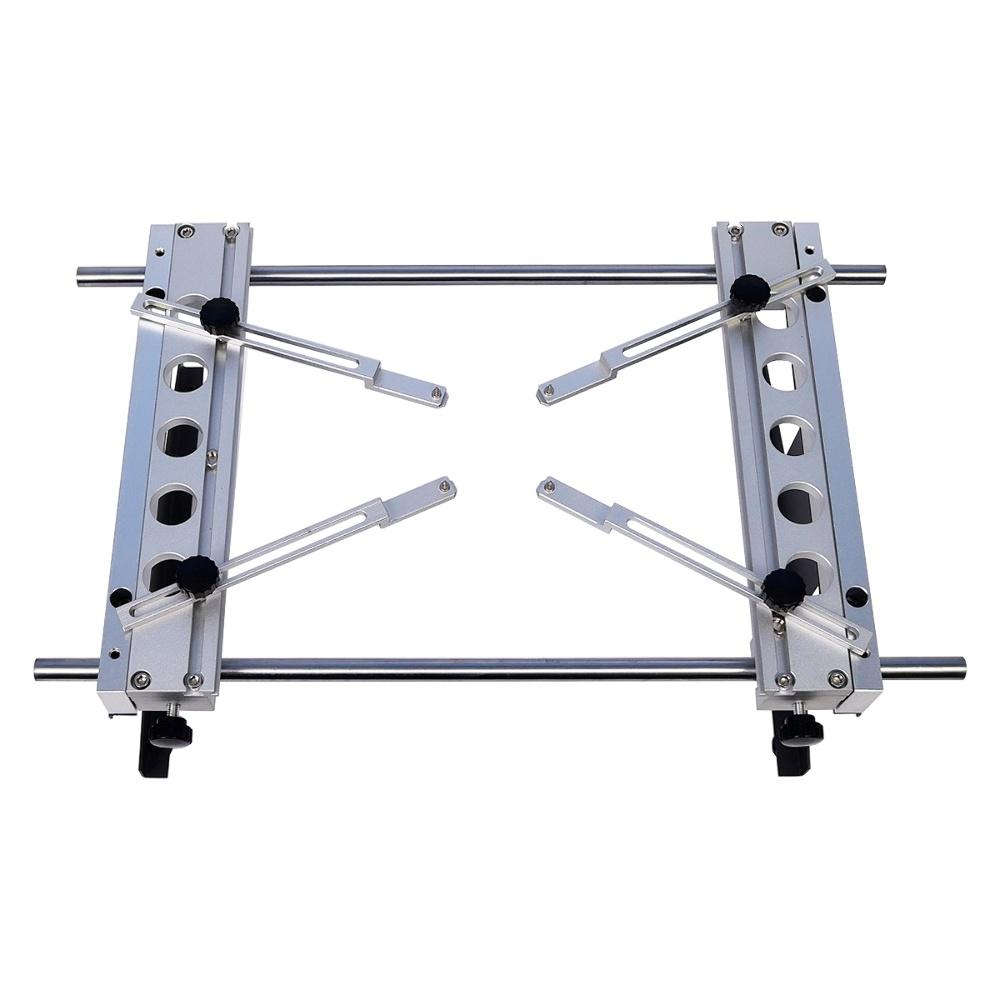

Регулируемый держатель плат

• Позволяет надежно зафиксировать печатную плату и расположить её относительно нагревательных элементов.

Подходит для BGA-ремонта

• Конструкция станции ориентирована на операции, связанные с демонтажем, монтажом и восстановлением BGA-компонентов.

Полуавтоматический принцип работы

• После настройки температурного профиля эта станция может последовательно выполнять заданные этапы нагрева, что делает процесс более повторяемым.

Профессиональное применение

• ACHI IR-6500 подходит для регулярной эксплуатации в сервисных центрах, ремонтных мастерских и лабораториях.

Технические характеристики

Технология нагрева: инфракрасное излучение

Тип оборудования: полуавтоматический ИК ремонтный комплекс

Назначение: монтаж и демонтаж BGA и других электронных компонентов

Контроль верхнего нагревателя: независимый, с обратной связью

Контроль нижнего нагревателя: независимый, с обратной связью

Количество сохраняемых температурных профилей: до 10

Максимальный размер печатной платы: до 400 × 305 мм

Рабочая температура окружающей среды: 15–45 °C

Влажность при хранении: 5–95%, без конденсации

Максимальный размер микросхемы: до 70 × 70 мм

Количество этапов повышения температуры: до 8

Количество этапов выдержки температуры: до 8

Рабочая влажность: 5–95%, без конденсации

Размер нижнего нагревателя: 180 × 180 мм

Точность контроля температуры: до ±0,5%

Температурный датчик: термопара K-типа

Размер верхнего нагревателя: 80 × 80 мм

Мощность верхнего нагревателя: 400 Вт

Мощность нижнего нагревателя: 800 Вт

Максимальная температура: до 400 °C

Программное обеспечение: IRSOFT

Температура хранения: −20–70 °C

Программное управление: есть

Тип верхнего нагревателя: ИК

Тип нижнего нагревателя: ИК

Габариты: 475 × 480 × 420 мм

Общая мощность: 1200 Вт

Подключение к ПК: USB

Питание: 220 В AC

Вес: 15 кг

Комплектация

Инфракрасная паяльная станция ACHI IR-6500

Датчик температуры с термопарой K-типа на штативе

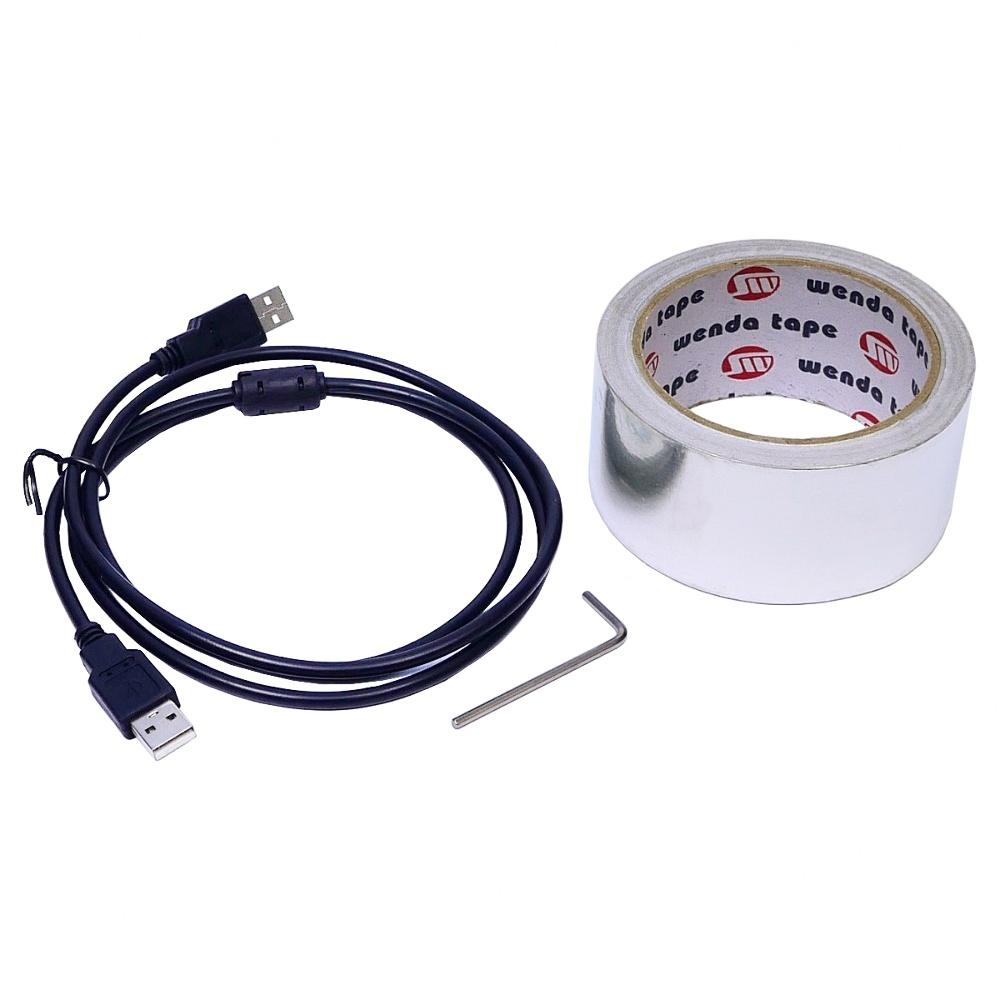

Кабель для подключения к компьютеру

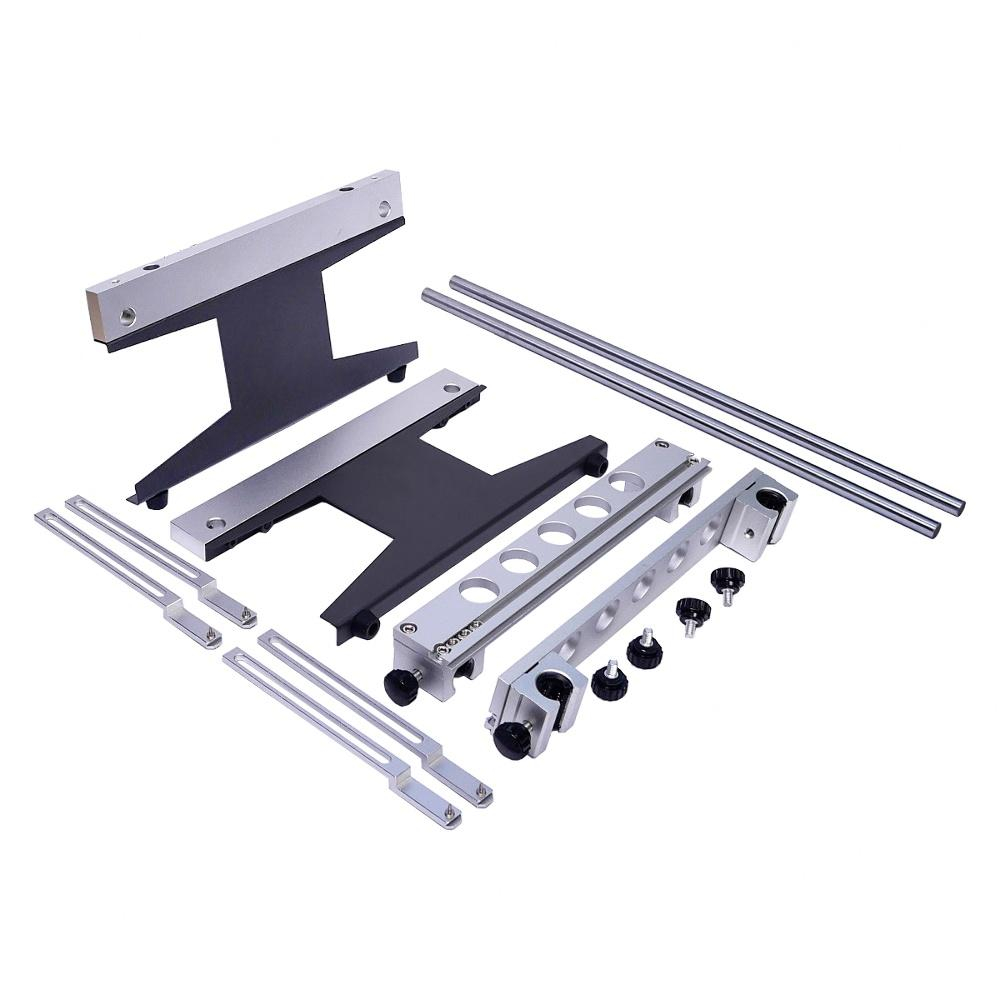

Стол-держатель печатных плат

Клейкая отражающая фольга

Г образный ключ
